锅炉给水泵最小流量阀阀前阀后压力如何考虑

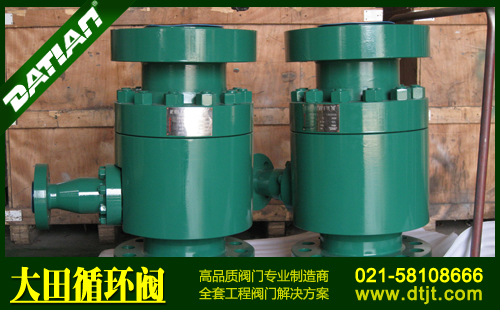

20150320-10
用于一般锅炉给水泵是采用泵的出口压力来控制的,在泵的出口主管上安装压力开关,当压力超过某一设定值(由设计人员设定,或厂家的要求),最小流量阀开;当压力低于某一设定值,最小流量阀关。水泵正常运转的压力随着向外界供水和不供水时,压力波动较大,开关最小流量阀的设定值由设计人员根据现场使用工况而设定的。
最小流量阀,阀前压力即给给水泵最小流量工况下的出口压力,最小流量阀阀后压力考虑锅炉水能够回到除氧器,通常略高于除氧器的工作压力,还应考虑从最小流量阀出口到除氧器的管路损失,但是出口压力不能过高以免冲击除氧器。
