大田阀门-自动再循环阀实务案例

泵的最小流量阀

 最小流量阀,也称自动再循环阀、三通回流阀、泵保护阀或空排止回阀。是一种安装在给水泵出口的泵保护阀,用于防止给水泵在低于负荷运行时,由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要给水泵的流量低于一定数值,阀的旁路回流口就会自动地打开,以此来保证液给水泵所必需的最小流量。

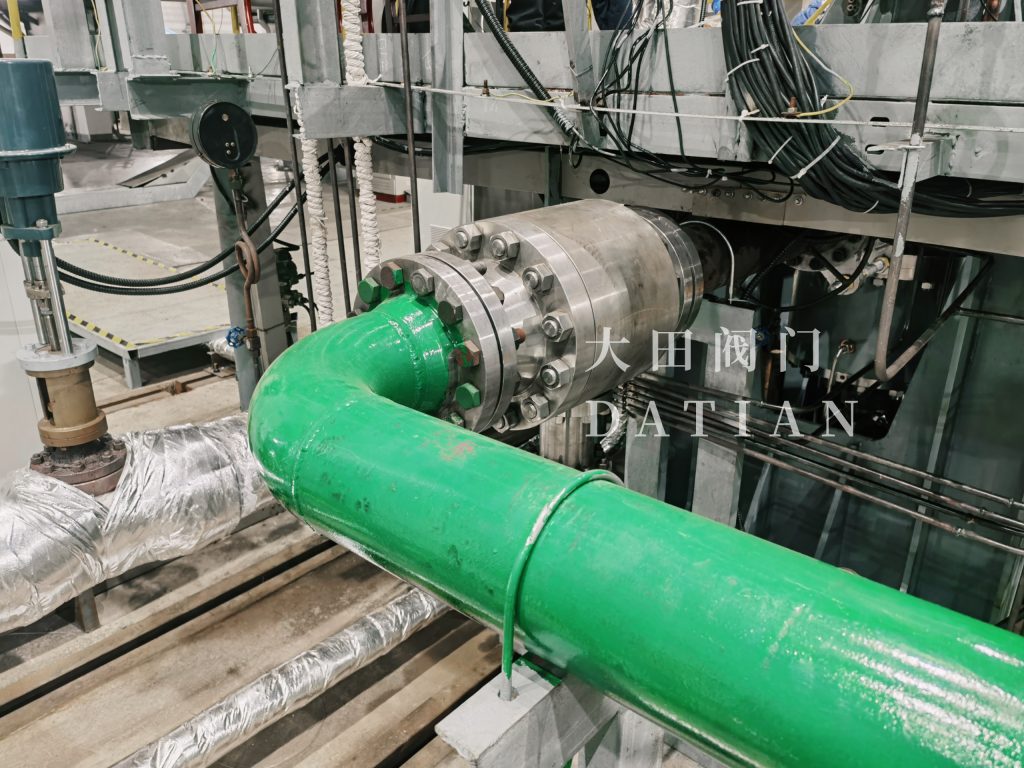

试验测试

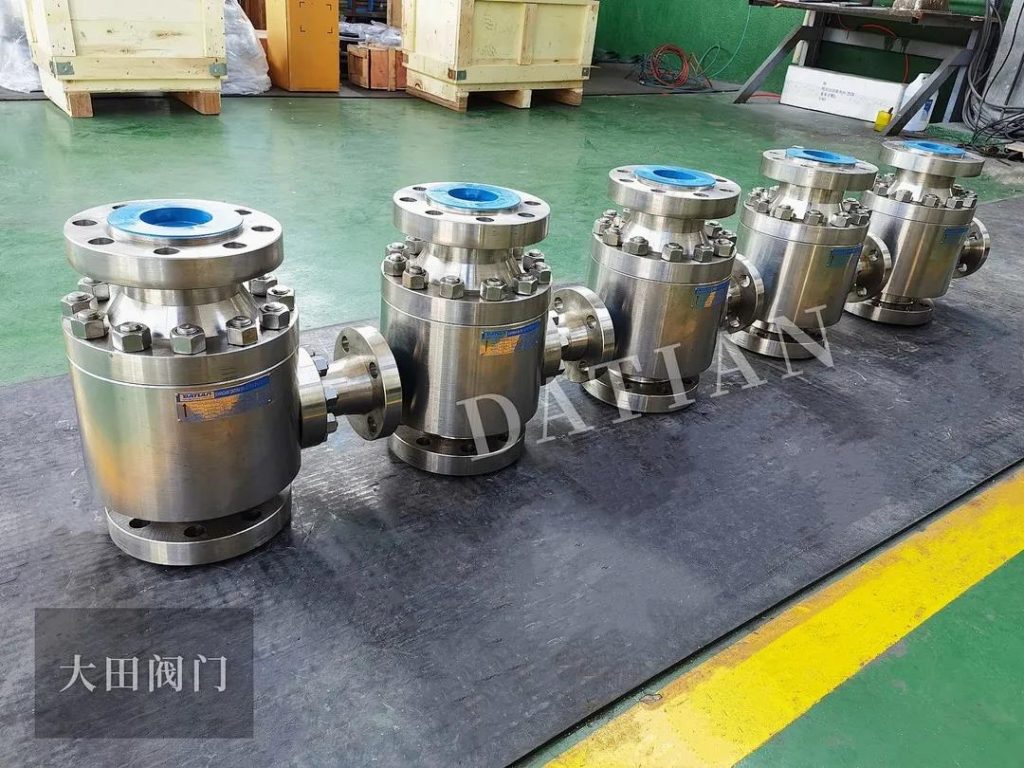

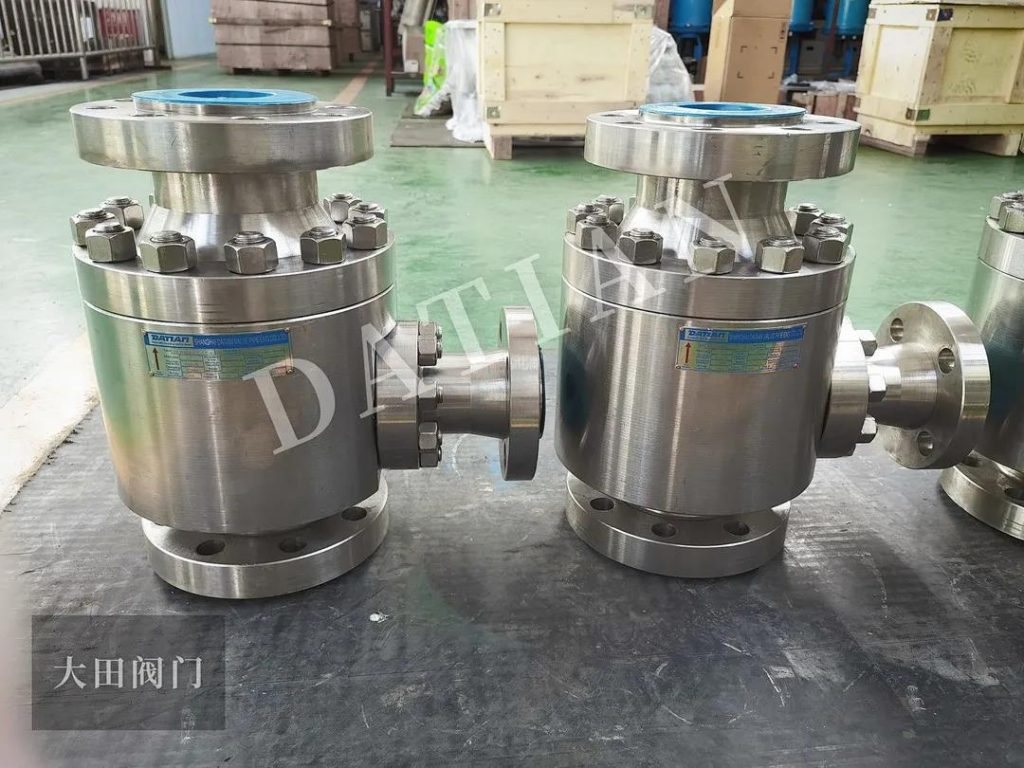

ZDM-300LB-DN150/DN80-P

自动再循环阀

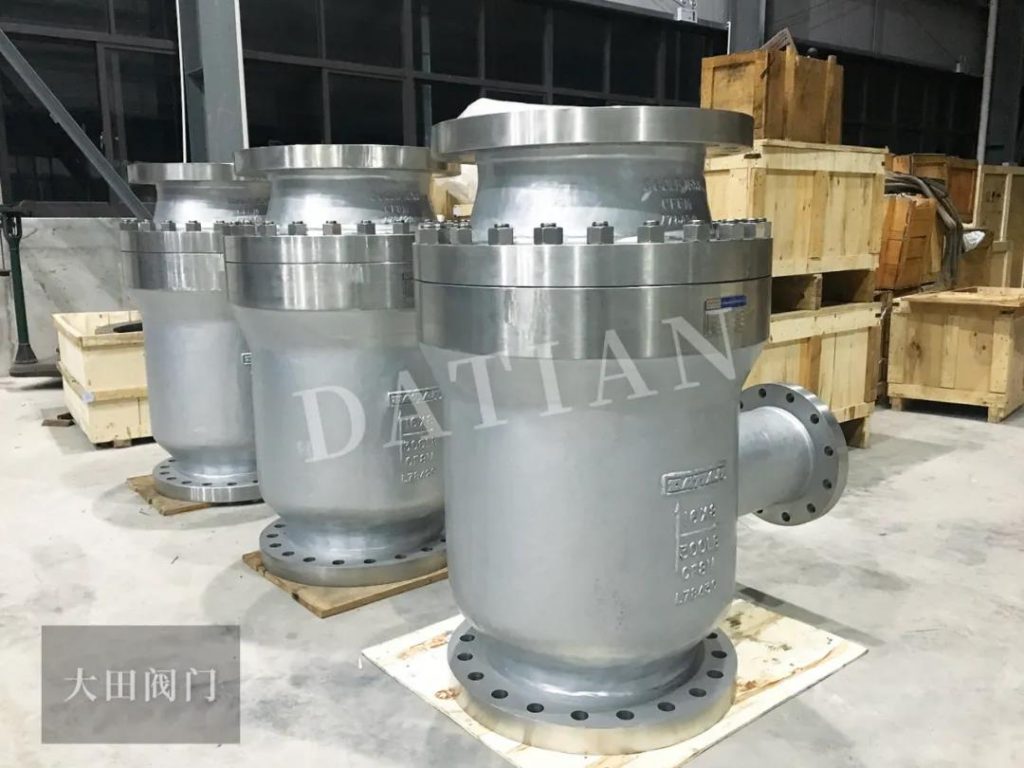

ZDT-300LB-C-16”/8”-H

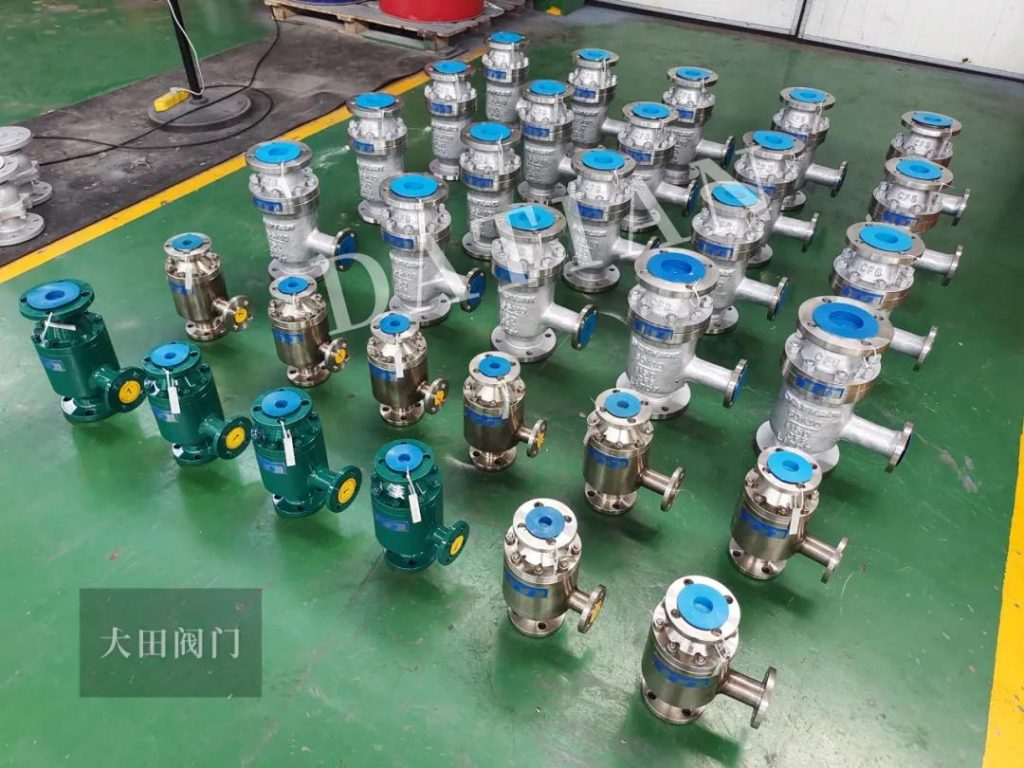

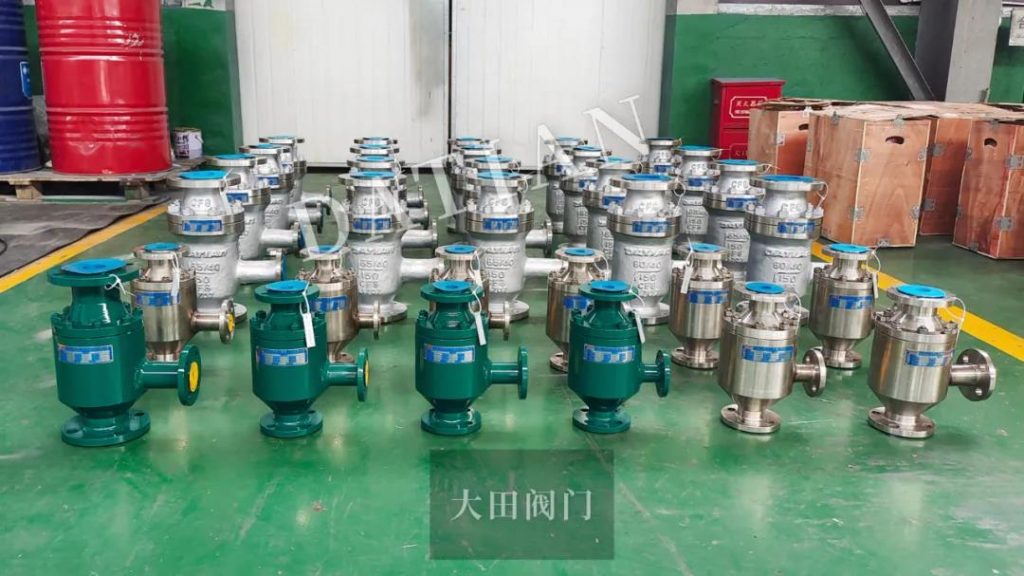

实务案例


产品介绍

ZDT型:

结构简单、低成本、长寿命、适用于低压工况;铸造阀体,可选用碳钢或不锈钢材质等;旁路流量大,最大至主流量60%,KV值可调整;旁路最大工作压差至4MPa;压力等级PN16-PN64,口径DN25-DN400。

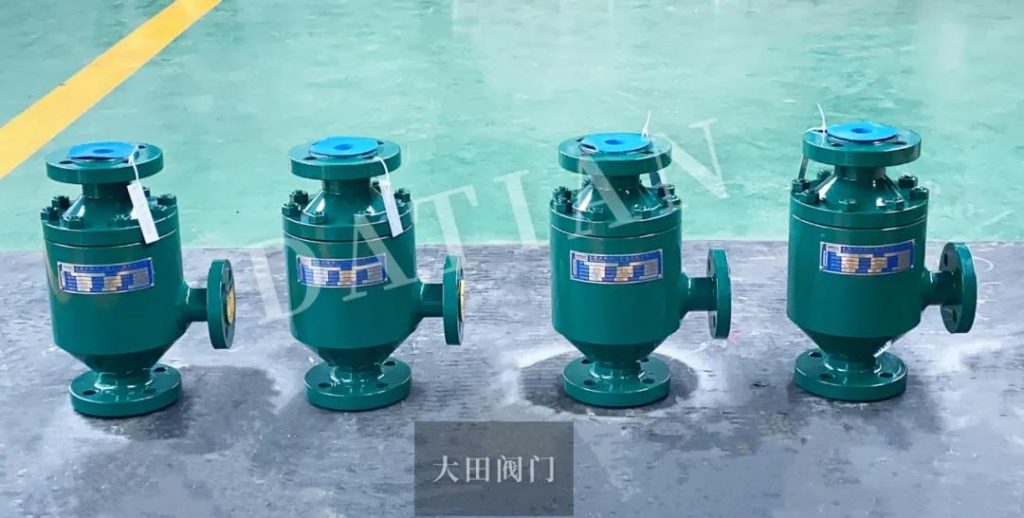

ZDT型自动再循环阀

ZDL型:

多孔笼式旁路、低噪音,适用于中低压工况;锻造阀体,可选用碳钢或不锈钢材质等;标准型旁路带止回功能,最大工作压差至6MPa;带有文丘里流道的主路止回结构,适应复杂工况;压力等级PN16-PN100 口径DN25-DN500;可选择增加手动旁路操作功能,以备故障时使用。

ZDL型自动再循环阀

ZDM型:

防气蚀多级减压旁路,降低流速,适用于高压工况;锻造阀体,可选用碳钢或不锈钢材质等;标准型旁路带止回功能,最大工作压差至30MPa;压力等级PN16-PN420,口径DN25-DN500;可选择增加手动旁路操作功能,以备手动启动或暖泵等用途。

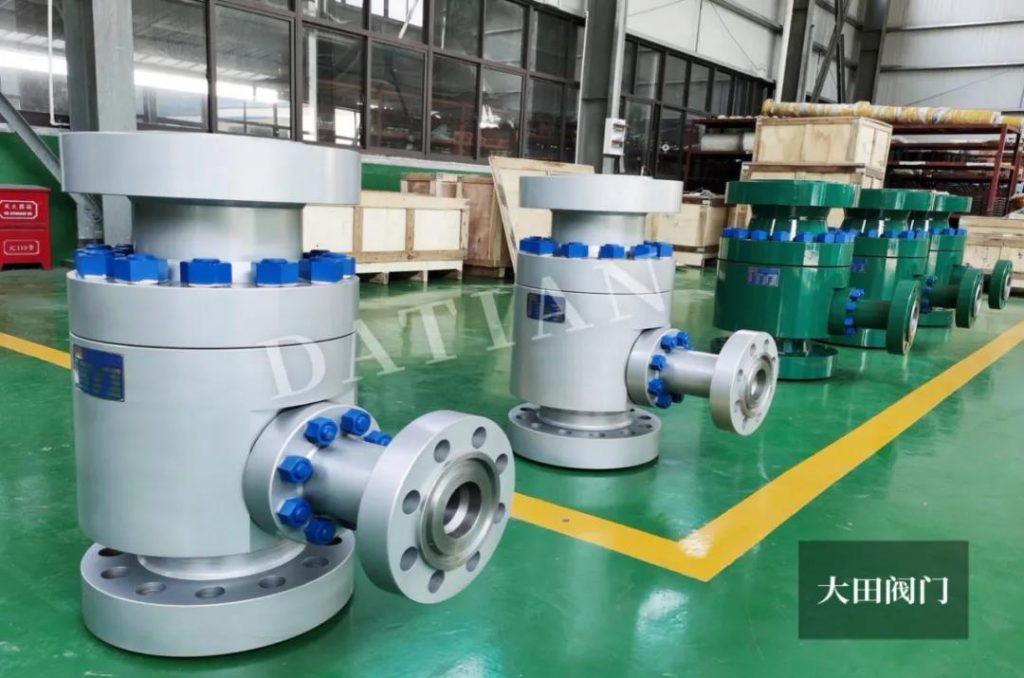

ZDM型自动再循环阀
